Silenciadores combinados para sopladores rotativos positivos

Los silenciadores combinados de la serie CC están diseñados para el ensamblaje rápido de paquetes de sopladores y proporcionan un silenciamiento máximo en la entrada y descarga del soplador para los sopladores que funcionan por debajo de la velocidad de transición. Este es un diseño de tipo dos en uno para sopladores que tienen flujo de aire horizontal en el que los silenciadores de admisión y descarga se combinan y diseñan en un solo silenciador junto con el ventilador y la base del motor para formar una parte integral. Este diseño facilita la instalación fácil y reduce la mano de obra y los costos generales de ensamblaje.

El silenciador consiste en una disposición de múltiples cámaras y múltiples tubos que elimina adecuadamente las pulsaciones destructivas. La construcción estándar es de alta resistencia en chapa y placas de acero al carbono soldadas. La conexión del silenciador en la entrada y descarga del soplador es de tubería simple que permite un fácil deslizamiento en el tipo de conector flexible. Diseños personalizados disponibles para satisfacer requisitos específicos. Las superficies externas están recubiertas con imprimación inhibidora de óxido. Las características opcionales incluyen bridas especiales, acoplamientos para la instalación de válvulas de alivio, tomas para manómetro, material especial y pintura especial. Para los cálculos de selección, tamaño y caída de presión, consulte nuestro catálogo de referencia.

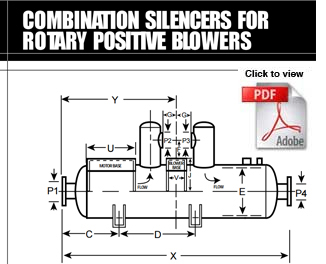

Tabla combinada de silenciadores

Std. guarniciones

Tamaño de hasta 3 1/2 "- Niples de rosca macho Tamaños de 4 "y 5" - opcional - niples o bridas de rosca macho 6 "y más - 125 lbs. Perforación de brida ANSI Las dimensiones y los pesos son aproximados y pueden cambiar ligeramente con los modelos de producción. Dimensión en pulgadas Peso en libras Tamaños más grandes disponibles bajo pedido

Silenciadores combinados de absorción de cámara de la serie Ca

Los silenciadores combinados de la serie CA están diseñados para el ensamblaje rápido de paquetes de sopladores y proporcionan un silenciamiento máximo en la admisión y descarga del soplador para los sopladores que funcionan por encima de la velocidad de transición. Este es un diseño de tipo dos en uno para sopladores que tienen flujo de aire horizontal en el que los silenciadores de admisión y descarga se combinan y diseñan en un solo silenciador junto con el ventilador y la base del motor para formar una parte integral. Este diseño facilita la instalación fácil y reduce la mano de obra y los costos generales de ensamblaje. El silenciador consiste en una disposición de múltiples cámaras y múltiples tubos que incorpora material de empaque de absorción de alta frecuencia que trata eficazmente las pulsaciones destructivas y el ruido excesivo de alta frecuencia al convertir la energía del ruido en calor.

La construcción estándar es de alta resistencia en chapa y placas de acero al carbono soldadas. La conexión del silenciador en la entrada y descarga del soplador es de tubería simple que permite un fácil deslizamiento en el tipo de conector flexible. Diseños personalizados disponibles para satisfacer requisitos específicos. Las superficies externas están recubiertas con imprimación inhibidora de óxido. Las características opcionales incluyen bridas especiales, acoplamientos para la instalación de válvulas de alivio, tomas para manómetro, material especial y pintura especial. Para los cálculos de selección, tamaño y caída de presión, consulte nuestro catálogo de referencia.

Combination Silencer Chart Gráfico de silenciador combinado

Nos especializamos en diseños personalizados y también ofrecemos varias orientaciones de boquillas para satisfacer sus requisitos específicos.

Para obtener más información sobre EI Williams, llámenos al (905) 428-0950 o sin cargo al 1-877-840-3347 o también puede enviarnos un correo electrónico a info@eiwilliams.com
