Información sobre los Silenciadores de Venteo

Un silenciador de venteo o silenciador de soplado es un dispositivo utilizado para atenuar el ruido no deseado, creado por un flujo de gas o vapor dentro de un conducto que descarga directamente a la atmósfera. El ruido puede ser generado por la alta velocidad del fluido a través de una válvula (de alivio, soplado, escape, etc) y la turbulencia que se crea alrededor de cualquier obstáculo dentro de la línea (conducto) que, súbitamente restringe o cambia la dirección del flujo (válvula u orificio).

Los silenciadores de venteo tienen una amplia gama de aplicaciones en descargas a alta presión, venteos de vapor, válvulas de seguridad, de alivio o de descarga (soplado), así como en sistemas de alivio o de purga, etc. El ruido durante el proceso de venteo o descarga es una función de la presión y temperatura del fluido a la entrada, además del tipo de gas que se ventea, las dimensiones de la válvula, así como el efecto inherente del sistema de conductos aguas abajo. Cada silenciador de venteo es diseñado para atenuar el nivel de ruido hasta el criterio del nivel de presión sonora requerido a una distancia dada desde la salida del silenciador. Es por eso que rara vez se utilizan silenciadores de venteo estándar (catálogo) como criterio de selección para cualquier aplicación. Los detalles que ofrecemos aquí pueden ser considerados como guía. Por favor contacte nuestros ingenieros con experiencia suficiente para recomendar el silenciador que mejor cumpla con los requerimientos de su aplicación para una unidad vertical u horizontal.

En cualquier sistema de venteo / soplado de vapor o gas, la liberación primaria de la energía ocurre en la apertura de salida de la chimenea. El silenciador de venteo o soplado se debe instalar entre la válvula y la salida de la chimenea, o a la salida de esta, para interceptar el ruido antes de que el mismo escape en la atmosfera. Existen dos principios fundamentales para la atenuación del ruido que se utilizan en el diseño de los silenciadores pasivos:
• Componentes disipativos (utilizando materiales absorbentes), suministrando una atenuación balanceada del ruido en un amplio rango de frecuencias.
• Componentes reactivos, utilizando reflexiones resonantes dentro de cámaras y pasos sintonizados que provocan la reducción de los picos de ruido en una banda de frecuencia más concentrada. La serie “SV “ de silenciadores de venteo combina ambos principios, el disipativo y la tecnología reactiva, en un diseño de alta eficiencia.

Datos Requeridos para la Selección de un Silenciador de Venteo
• Tipo de aplicación (venteo, soplado, descarga, etc)
• Composición del fluido (vapor, gas, aire, etc)
• Peso molecular o Gravedad (Densidad) Especifica
• Condiciones del proceso aguas arriba de la válvula y unidades (Lb/hr, SCFM, ACFM), Temperatura, Presión (P1)
• Presión atmosférica (Pa) y Temperatura (T2) si se conocen.
• Distancia entre el silenciador y la válvula
• Distancia entre el silenciador y la descarga
• Niveles de ruido sin silenciar por banda de octavo
• Nivel de atenuación requerida (performance del silenciador)
• Caída de presión admisible

Dimensionado de un Silenciador de Venteo

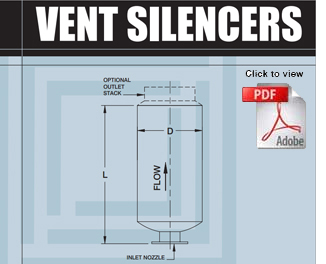

Se muestran ejemplos típicos del dimensionado de un silenciador de venteo de la serie SV. El diámetro de un silenciador está en función de la tasa del flujo de gas que puede pasar con seguridad a través del silenciador, sin provocar erosión en el embalaje acústico, o regenerar el ruido. La longitud del silenciador está en función del nivel de atenuación de ruido deseado.

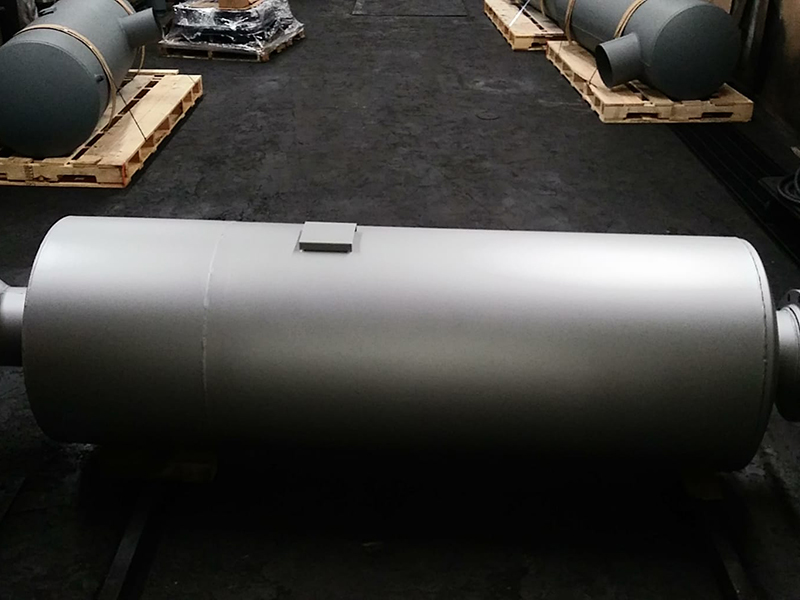

Silenciadores de Venteo de la Serie SV

Los Silenciadores de venteo de la Serie SV están recomendados para atenuar el ruido excesivo causado por la descarga a la atmósfera de gas a alta presión, vapor o aire. Los silenciadores son del tipo reactivo / absortivo. El flujo de gas y el ruido entran al silenciador a través de un difusor con simple o múltiples etapas, donde ocurre la expansión del fluido a través de múltiples orificios dentro de la cámara de expansión. El diseño del difusor y el dimensionado de la cámara de expansión conlleva a una sección de sintonización reactiva. El difusor conlleva también a un desplazamiento de la frecuencia a las altas frecuencias que son atenuadas mucho más fácilmente dentro de la sección absortiva del silenciador.

El gas pasa luego a través de la sección absortiva, la cual está conformada por múltiples tubos perforados, rodeados por una densa empaquetadura acústica, la cual provee de un amplio rango de atenuación acústica en las bandas de media y alta frecuencias. La construcción estándar está conformada por una carcasa rígida de acero al carbono totalmente soldada, el haz de tubos, el difusor y la empaquetadura acústica a partir de fibras largas y densas de lana de vidrio, adecuados para el servicio a las temperaturas que se indiquen. La longitud de los tubos de flujo y el número de (ases) empaquetaduras de tubos depende del nivel de atenuación de ruido requerido. El espesor de las paredes del silenciador incluye hasta 1/16” de tolerancia a la corrosión, con un acabado en un primer antioxidante. Dentro de las características opcionales pueden incluirse el empleo de entradas múltiples, materiales o acabados especiales, ménsulas de apoyo y requerimientos a partir de códigos de fabricación.

Diseño e Instalación:

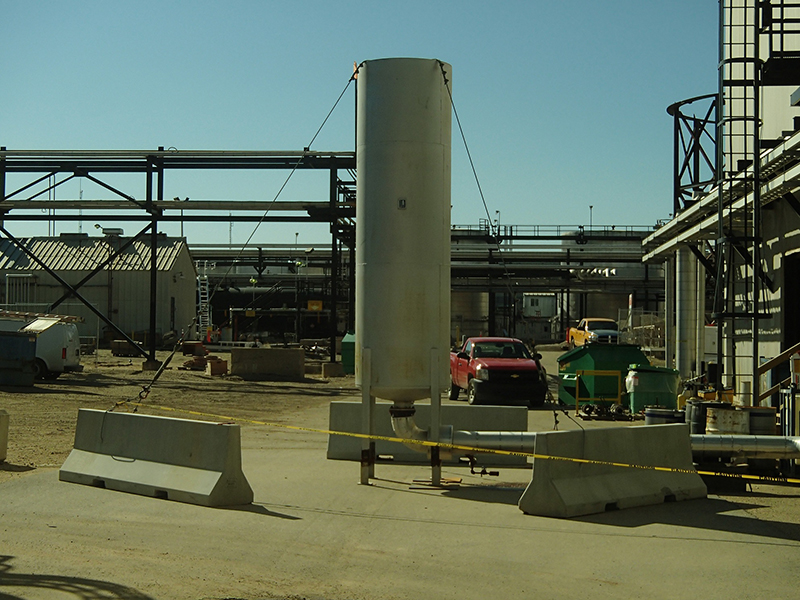

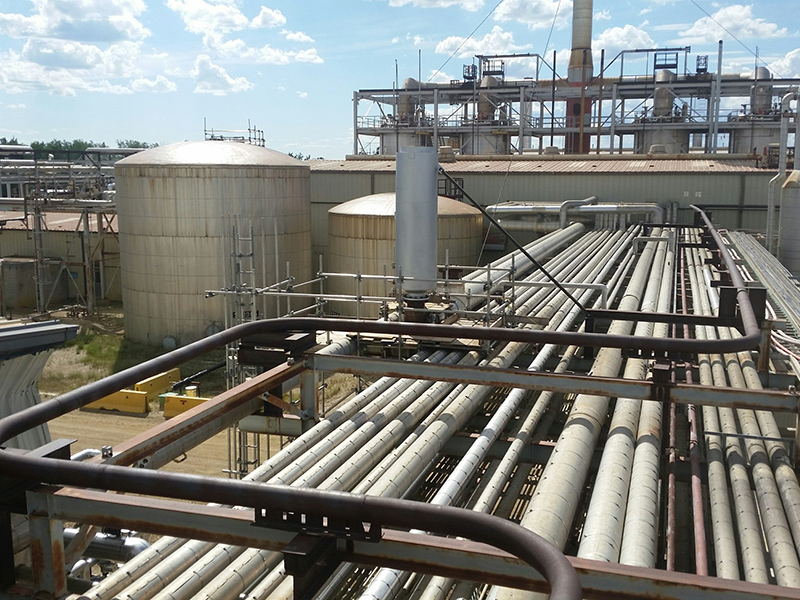

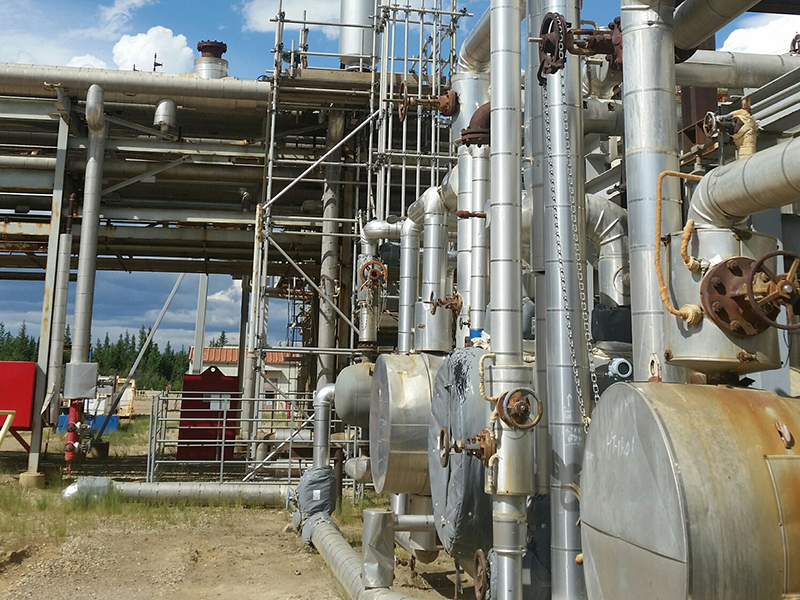

En sistemas estándares de venteo de gas o vapor, el alivio de la energía del ruido ocurre generalmente en el punto de la apertura o salida de la chimenea. Por tanto, el silenciador de venteo debe ser instalado a la salida de la chimenea, o en cualquier punto antes de la misma, para poder interceptar y disipar el ruido antes de que el mismo escape a la atmosfera. En el diseño de un silenciador pasivo creado por EI Williams, nosotros trabajamos sobre dos principios importantes para la atenuación del ruido:
• Componentes disipativos, que suministran un pulso balanceado y reducción de ruido sobre un amplio rango de frecuencias,
• Componentes reactivos, que utilizan reflexiones resonantes dentro de pasajes sintonizados y cámaras, suministrando una reducción de ruido máxima con una concentración de las bandas de frecuencia.
