離心消音器

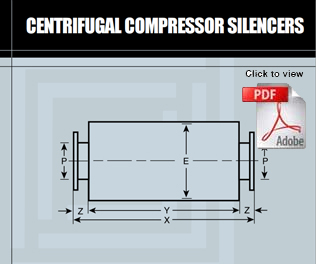

单击此处以Acrobat PDF文件下载或查看此目录。然后,您可以打印目录。可在此处免费下载PDF阅读器软件。

CL系列 CCS系列

离心式压缩机消声器的信息

离心压缩机噪音大,需要控制噪音。就像泵提高液体压力一样,压缩机也提高空气或气体压力。离心式压缩机的噪声主要是由叶尖湍流产生的,叶尖湍流是马力,速度,排气压力,管道速度,压缩级数,叶片类型和数量等的函数。

叶片或叶轮的高速旋转会产生噪声,该噪声主要由分散在较小强度的宽带频谱上的离散音调组成。最大振幅出现在叶片通过频率及其二次谐波处。产生的高频噪声在可听范围内,需要进行处理以实现噪声控制。

正确确定进气和排气管道尺寸的重要性。进气和排气消音通常都是必需的。这些消音器是吸收型消音器,其本质上是高频,低压降衰减器。它依靠吸声材料来消散声能,通常是直通设计。所有消音器应尽可能靠近压缩机连接,以防止过多的管道辐射噪声。

消音器选择

离心压缩机消音器通常是根据额定流量下的最大允许压降和消音标准选择的。这些消音器的尺寸通常为大约5000至5500 FPM的速度,但不超过7500 FPM的速度,以防止产生过多的自生噪声和空气动力学噪声。 在选择离心式压缩机消音器时,必须确保整个消音器的流通面积足以容纳空气流,而不会施加过多的限制。

下表根据上述指南指示了相应消音器尺寸的CFM推荐最大空气流量。 根据上表中的气流选择消音器。

基于气流的消声器图 请参考此处给出的公式来计算所选消音器尺寸的压降。对照最大允许压降检查该压降。如果压降过高,请选择下一个更大的尺寸并重新计算。

压力下降

(这些计算假设空气为流动气体。对于其他气体,可能需要密度和其他修正。请与我们的工程师联系以寻求帮助)

所需数据:

风量(实际CFM) 温度(°F) 压力(PSIG) 最大允许压降(英寸水柱) 如果此压降高于最大允许压降,则选择下一个更大的尺寸并重新计算。

温度极限 吸声材料的各种选件的极限温度范围为325°F至1000°F。请根据您的特定应用咨询我们的工程师,以选择适合您要求的吸收材料。

压力等级 本文所述的消音器设计为最大工作压力为15 PSIG。对于压力超过15 PSIG的应用,消音器可按照ASME规范第8节Div。 1用于压力容器的构造。尺寸与标准模型相似,但是选择材料类型和厚度以满足规范要求。有关价格和设计信息,请咨询我们的工程师。

衰减曲线 此处显示了显示每个频率下的插入损耗的噪声衰减曲线。这代表了平均条件下空气传播噪声的插入损耗。产生的静音噪音水平将取决于许多其他因素,因此应谨慎使用此曲线,并可将其用作在安装消音器之后评估噪音水平的准则。我们专注于定制设计,还提供各种喷嘴方向以满足您的特定要求。

离心风机消声器 离心式风机消声器离心式风机消声器需要与风机的进风口或出风口仔细配合,以便在较低的附加压力要求下提供最有效的风机噪声控制。离心式风扇消音器根据您的需要采用低碳钢,镀铝钢和不锈钢结构。能够很好地适合该应用的下一个要求包括填充有薄膜衬里的介质,耗散的介质填充和无介质设计。也有许多不同的附件可用于过滤,防雨罩,流量测量和法兰连接类型。

典型的离心式风扇消音器应用位于以下位置的离心式风扇的入口和出口:1)处理空气,2)排气,3)灰尘收集和4)通风系统。 info@eiwilliams.com
