排氣消音器

排气消音器或吹气消音器是一种用于减少由直接排放到大气中的管道中的气体或蒸汽流产生的有害噪音的装置。由于通过阀门的高速流动以及在管路中任何突然限制或改变流动方向(例如阀门或节流孔)的障碍物周围产生的湍流,会产生这种噪音。

排气消音器广泛应用于高压排气阀,蒸汽排气阀,安全泄压阀出口,系统排污口和吹扫口等。排气口和排污噪声是上游压力和温度,所排放气体的类型,阀门尺寸和最大流量的函数。类型,再加上下游管道的效果。每个排气消声器均设计为在距消声器的给定距离处将噪声级别衰减至所需的声压级标准。这就是排气消音器和排污消音器很少是目录选择的原因。此处给出的详细信息可以视为准则。请与我们经验丰富的工程师联系,以推荐最适合您垂直或水平安装应用的消音器。

在任何蒸汽或气体排放/吹扫系统中,噪声能量的主要释放发生在敞开的烟囱出口处。吹气消音器既可以安装在烟囱内,也可以安装在烟囱出口处,以便在噪音逸出之前将其拦截。无源消音器设计中使用了两种基本的降噪原理。耗散组件(使用吸声材料)可在较宽的频率范围内实现均衡的降噪效果。使用调谐腔室和通道内的共振反射的无功组件可在更集中的频带内提供峰值噪声降低。 SV系列排气消音器在高效设计中结合了耗散和电抗技术。

选择排气消声器所需的数据

应用(排气,排污,泄压) 流体成分(蒸汽,气体,空气) 分子量或比重 阀门和单元上游的工艺条件(磅/小时,SCFM,ACFM),温度压力(P 1) 如果已知,则为大气压(P a)和温度(T 2)。 阀门和消音器之间的管路尺寸 消音器排出的管路尺寸 无声的八度频段噪声水平, 需要衰减(消音器性能) 允许压降

排气消音器的尺寸

此处显示了SV系列排气消音器尺寸的典型示例。消音器的直径是它可以安全通过的气体流量的函数,而不会破坏声学填料或产生噪音。消音器长度是要达到的降噪程度的函数。

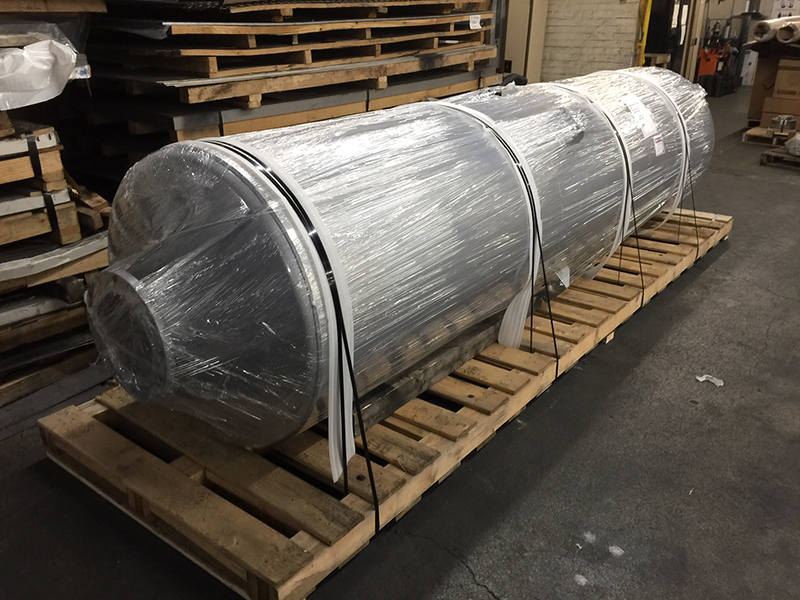

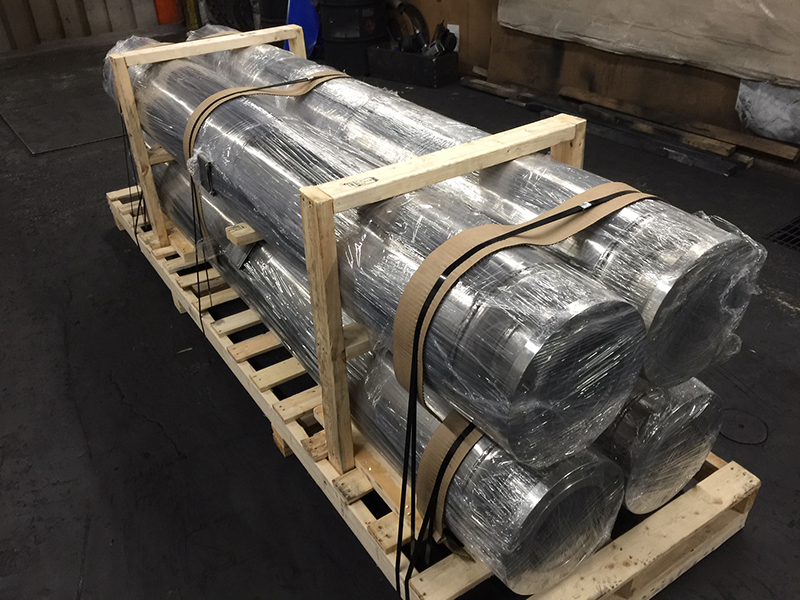

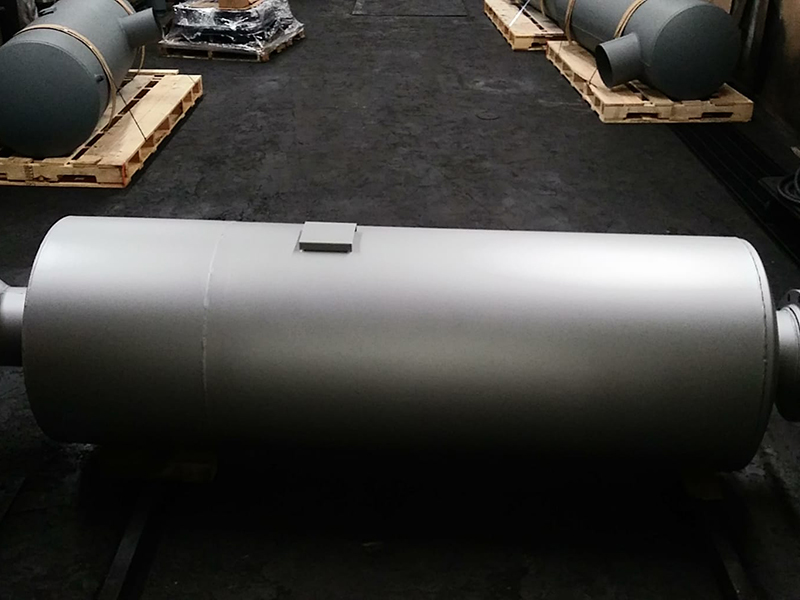

SV系列排气消声器 推荐使用SV系列排气消音器,以减少由于高压气体,蒸汽或空气排放到大气中而引起的过多噪音。消音器采用电抗/吸收型设计。气体和噪音通过单级或多级扩散器进入消音器,在此处通过许多小孔膨胀进入膨胀室。扩散器的设计和膨胀室的尺寸提供了可调的反应区。扩散器还提供了向更高频率的频移,最好通过吸收部分将其衰减。 然后,气体通过吸收段,该吸收段由多个穿孔的流管组成,这些流管被密集的声学填充物包围,从而在中高频范围内提供宽范围的衰减。标准结构是刚性全焊接碳钢外壳组件,流量管束和进口/扩散器,带有致密的长丝玻璃纤维隔音包装,适用于所示的使用温度。流量管的长度和管束的数量取决于所需的消音程度。消音器的厚度包括1/16英寸的腐蚀余量,并用防锈底漆涂饰。可选功能包括多个入口,特殊材料或饰面,安装支架和规范要求。

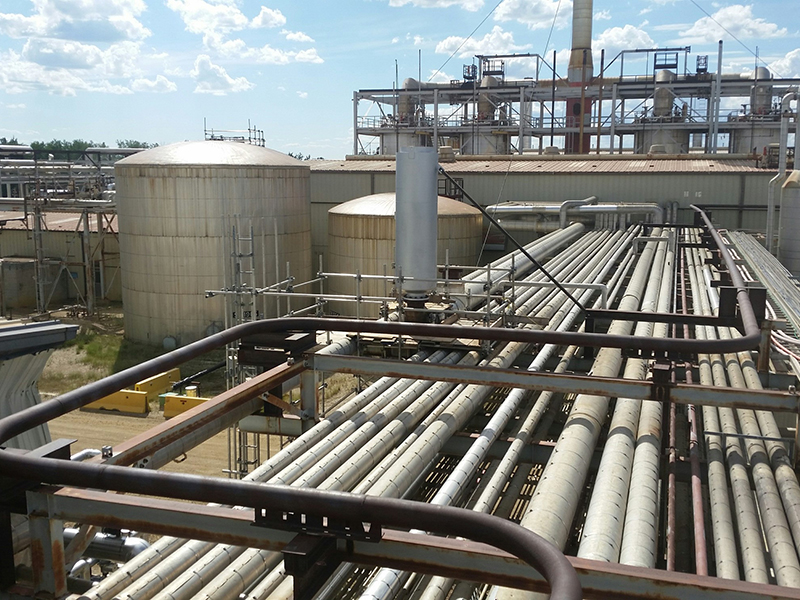

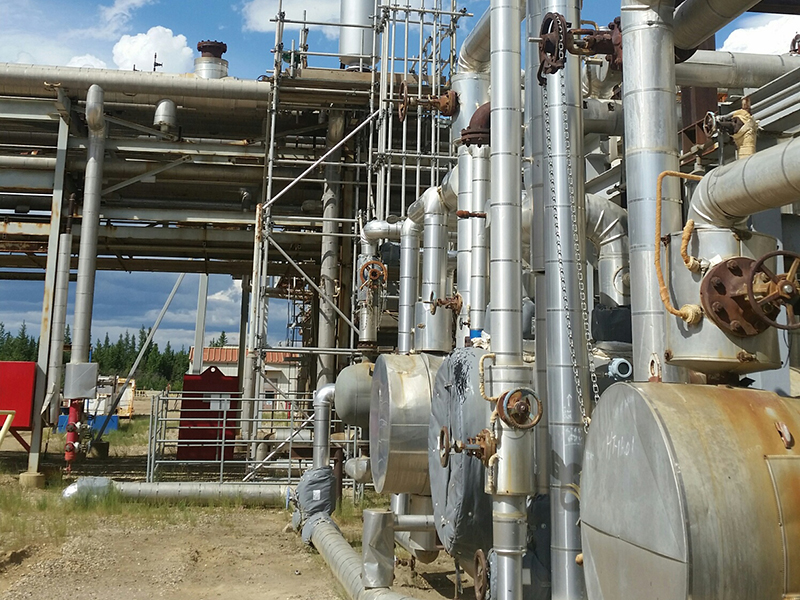

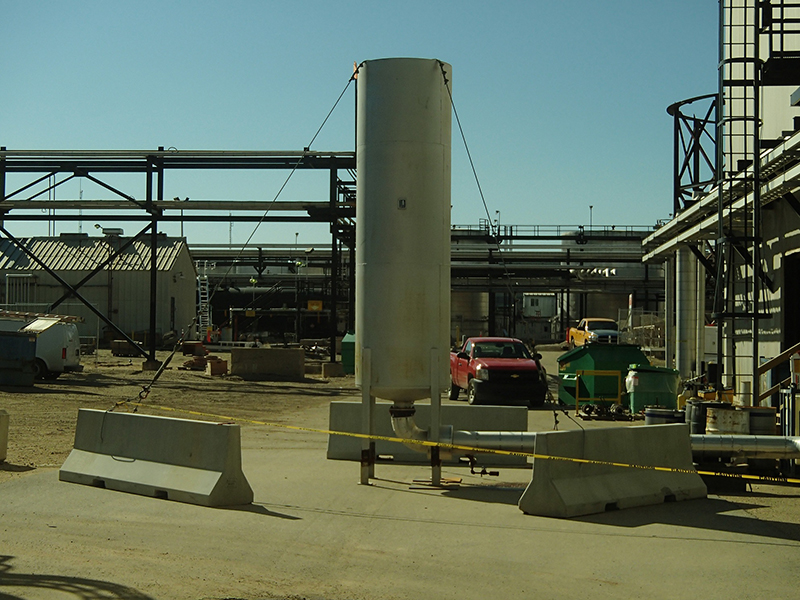

设计与安装: 在标准的气体或蒸汽排放系统中,噪声能量的释放通常发生在敞开的烟囱出口处。因此,排气消音器应安装在烟囱的出口处或烟囱内,以在噪音逸出之前将其消除并消散。在EI Williams发明的无源消音器设计中,我们遵循两个重要的降噪原理:耗散组件可在较宽的频率范围内提供均衡的脉冲和降噪效果;无功组件可在调谐的通道和腔室内使用共振反射,从而最大程度地降低噪声。集中频段的降噪。 要了解有关EI Williams的更多信息,请致电(905)428-0950,或致电1-877-840-3347免费,或者您也可以给我们发送电子邮件 info@eiwilliams.com
