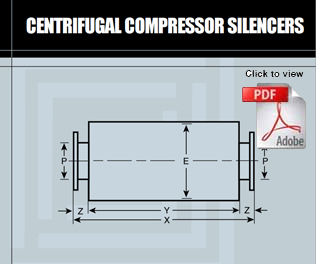

Silenciadores Centrífugos
Los compresores centrífugos son ruidosos y requieren control de ruido. Así como una bomba aumenta la presión sobre un líquido, un compresor aumenta la presión de aire o gas. El ruido del compresor centrífugo se produce principalmente por la turbulencia de la punta de la cuchilla, que es función de la potencia, velocidad, presión de descarga, velocidad de las tuberías, número de etapas de compresión, tipo y número de cuchillas, etc.
La rotación a alta velocidad de las paletas o impulsores genera ruido que consiste principalmente en tonos discretos interdispersados - en un espectro de frecuencia de banda ancha de menor intensidad. La amplitud máxima se produce en la frecuencia de paso de la cuchilla y su segundo armónico. El ruido de alta frecuencia generado está en el rango audible y requiere tratamiento para lograr el control del ruido.
La importancia de dimensionar adecuadamente las tuberías de admisión y descarga no puede exagerarse. Normalmente se requiere silenciar la ingesta y la descarga. Estos silenciadores son silenciadores de tipo absorbente que son esencialmente un atenuador de caída de presión baja y alta frecuencia. Depende del material absorbente de sonido para disipar la energía acústica y, por lo general, son directamente a través de diseños. Todos los silenciadores se deben acoplar lo más cerca posible del compresor para evitar el ruido excesivo de la tubería.
Selección de silenciador
Los silenciadores del compresor centrífugo se seleccionan normalmente en función de la caída de presión máxima permitida en el flujo nominal y los criterios de silenciamiento. Estos silenciadores generalmente tienen un tamaño de alrededor de 5000 a 5500 FPM de velocidad, pero no superan los 7500 FPM de velocidad para evitar el ruido excesivo autogenerado y la generación de ruido aerodinámico.
Al seleccionar el silenciador del compresor centrífugo, debe asegurarse de que el área de flujo en todo el silenciador sea suficiente para acomodar el flujo de aire sin imponer una restricción excesiva.
La siguiente tabla indica el flujo de aire máximo recomendado en CFM para el tamaño del silenciador respectivo de acuerdo con las pautas anteriores.
Seleccione el silenciador en función del flujo de aire de la tabla anterior.
Tabla de silenciadores basada en flujo de aire
Consulte las fórmulas proporcionadas aquí para calcular la caída de presión para el tamaño del silenciador seleccionado. Verifique esta caída de presión contra la caída de presión máxima permitida. Si la caída de presión es demasiado alta, seleccione el siguiente tamaño más grande y vuelva a calcular.
Caída de presión
(Estos cálculos suponen que el aire es el gas que fluye. Para otros gases, se puede requerir densidad y otras correcciones. Contacte a nuestros ingenieros para asistencia)
Información requerida:
Caudal de aire (CFM real)
Temperatura (° F)
Presión (PSIG)
Caída de presión máxima permitida (pulgadas de agua)
Si esta caída de presión es mayor que la caída de presión máxima permitida, seleccione el siguiente tamaño más grande y vuelva a calcular.
Límites de temperatura
Hay varias opciones disponibles para materiales de absorción acústica con límites de temperatura que varían de 325 ° F a 1000 ° F. Consulte a nuestros ingenieros para sus aplicaciones específicas para seleccionar el material de absorción adecuado que se adapte a sus necesidades.
La calificación de presión
Los silenciadores descritos aquí están diseñados para una presión máxima de operación de 15 PSIG. Para aplicaciones donde la presión excede 15 PSIG, los silenciadores pueden diseñarse según el Código ASME, Sección 8, Div. 1 para la construcción de recipientes a presión. Las dimensiones son similares a los modelos estándar, pero el tipo de material y los grosores se seleccionan para cumplir con los requisitos del código. Consulte a nuestros ingenieros para obtener información sobre precios y diseño.
Curvas de atenuación
La curva de atenuación de ruido que muestra la pérdida de inserción en cada frecuencia se muestra aquí. Esto representa la pérdida de inserción para el ruido aéreo en condiciones promedio. El nivel de ruido silenciado resultante dependerá de una serie de otros factores, por lo tanto, esta curva debe usarse con discreción y puede usarse como una guía para evaluar los niveles de ruido después de la instalación del silenciador. Nos especializamos en diseños personalizados y también ofrecemos varias orientaciones de boquillas para satisfacer sus requisitos específicos.
Silenciadores centrífugos para ventiladores
Silenciadores centrífugos para ventiladores Los silenciadores centrífugos para ventiladores deben combinarse cuidadosamente con un perfil de aire de entrada o salida de ventilador para ofrecer el control más eficaz del ruido del ventilador con bajos requisitos de presión adicional. Un silenciador de ventilador centrífugo viene en acero dulce, acero aluminizado, construcción de acero inoxidable, según sus necesidades. Los siguientes requisitos para poder adaptarse bien a la aplicación incluyen medios llenos con forro de película, medios disipativos llenos y diseños sin medios. También hay muchos accesorios diferentes disponibles para cosas como filtros, campanas de lluvia, medición de flujo y tipos de conexión de brida.
Las aplicaciones típicas de silenciador de ventilador centrífugo se encuentran en las entradas y salidas de los ventiladores centrífugos en lo siguiente: 1) aire de proceso, 2) aire de escape, 3) recolección de polvo y 4) sistemas de ventilación de aire.
Una amplia variedad y una serie de ventiladores y sopladores, todos utilizados dentro de un proceso industrial y una aplicación de ventilación, varios problemas relacionados con el ruido, que involucran la salud y seguridad de los trabajadores, junto con un entorno satisfactorio info@eiwilliams.com
