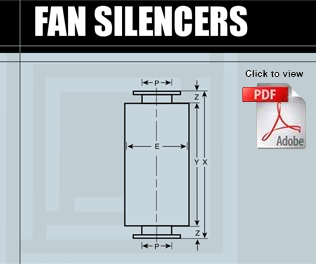

Silenciadores de Ventilador

Las instalaciones de ventiladores industriales, pequeñas o grandes, producen ruido. Este ruido de ventilador es una de las fuentes de ruido más predominantes en una planta industrial. La magnitud e intensidad del ruido variará según el tamaño del ventilador, la potencia de los caballos, el flujo de aire, el tipo y la cantidad de aspas, la presión estática, la velocidad de rotación, etc.

Los ventiladores normalmente entregan un gran volumen de aire a presiones estáticas relativamente bajas, generalmente medidas en pulgadas de agua. La acción giratoria de las paletas produce un espectro de ruido de banda ancha, sin embargo, se escucha que el ruido en el rango de frecuencias medias a altas es más fuerte y debe tratarse para lograr el control del ruido.

En general, los silenciadores se utilizan en las instalaciones de entrada y descarga de ventiladores para tratar el ruido transmitido por el aire. Los silenciadores de ventilador generalmente requieren un diseño de tipo absorbente, ya que son bien conocidos por una mejor atenuación en el rango de frecuencias medias y altas (500-8000 Hz). La efectividad del material de absorción se reduce progresivamente a frecuencias por encima y por debajo de este rango.

El control del ruido se logra mediante absorción. La energía acústica que se propaga a través del silenciador se absorbe efectivamente en el material de absorción fibroso y se convierte en energía térmica. Estos silenciadores generalmente emplean un diseño directo y tienen una baja caída de presión, ya que imponen muy poca restricción al flujo.

Selección de silenciador

Los silenciadores de ventilador se seleccionan normalmente en función de la caída de presión máxima permitida en el flujo nominal y los criterios de silenciamiento. Estos silenciadores generalmente tienen un tamaño de alrededor de 5000 a 5500 FPM de velocidad, pero no superan los 7500 FPM de velocidad para evitar el ruido excesivo autogenerado y la generación de ruido aerodinámico. Al seleccionar el silenciador del ventilador, debe asegurarse de que el área de flujo en todo el silenciador sea suficiente para acomodar el flujo de aire sin imponer restricciones excesivas.

La siguiente tabla indica el flujo de aire máximo recomendado en CFM para el tamaño del silenciador respectivo de acuerdo con las pautas anteriores.

Seleccione el tamaño del silenciador en función del flujo de aire de la tabla anterior.

Consulte las fórmulas proporcionadas aquí para calcular la caída de presión para el tamaño del silenciador seleccionado. Verifique esta caída de presión contra la caída de presión máxima permitida. Si la caída de presión es demasiado alta, seleccione el siguiente tamaño más grande y vuelva a calcular.

Caída de presión

(Estos cálculos suponen que el aire es el gas que fluye. Para otros gases, se puede requerir densidad y otras correcciones. Póngase en contacto con nuestros ingenieros para obtener ayuda).

Información requerida:
Caudal de aire (CFM real) Temperatura (° F) Presión (PSIG) Caída de presión máxima permitida (pulgadas de agua)

Si esta caída de presión es mayor que la caída de presión máxima permitida, seleccione el siguiente tamaño más grande y vuelva a calcular.

Límites de temperatura

Hay varias opciones disponibles para materiales de absorción acústica con límites de temperatura que varían de 325 ° F a 1000 ° F. Consulte a nuestros ingenieros para sus aplicaciones específicas para seleccionar el material de absorción adecuado que se adapte a sus necesidades.

La calificación de presión

Los silenciadores descritos aquí están diseñados para una presión máxima de operación de 15 PSIG. Para aplicaciones donde la presión excede 15 PSIG, los silenciadores pueden diseñarse según el Código ASME, Sección 8, Div. 1 para la construcción de recipientes a presión. Las dimensiones son similares a los modelos estándar, pero el tipo de material y los grosores se seleccionan para cumplir con los requisitos del código. Consulte a nuestros ingenieros para obtener información sobre precios y diseño.

Curvas de atenuación

La curva de atenuación de ruido que muestra la pérdida de inserción en cada frecuencia se muestra aquí. Esto representa la pérdida de inserción para el ruido aéreo en condiciones promedio. El nivel de ruido silenciado resultante dependerá de una serie de otros factores, por lo tanto, esta curva debe usarse con discreción y puede usarse como una guía para evaluar los niveles de ruido después de la instalación del silenciador.

Nos especializamos en diseños personalizados y también ofrecemos varias orientaciones de boquillas para satisfacer sus requisitos específicos.

Silenciadores axiales de ventilador

Silenciadores de ventilador axiales Los silenciadores de ventilador axiales se utilizan para muchos sistemas diferentes en las áreas de aplicaciones industriales y comerciales. Estos silenciadores están diseñados específicamente para poder complementar los perfiles de flujo de aire para ventiladores axiales. Los elementos acústicos se combinan aerodinámicamente con los parámetros del ventilador para poder minimizar los efectos del sistema con el resultado de maximizar el ahorro de energía. Un silenciador de ventilador axial está disponible para adaptarse a cualquier tamaño de ventilador, con materiales de construcción adecuados para un tipo de sistema, un tamaño de ventilador y una mayor velocidad de un tipo de ventilador.

Los tipos disponibles de silenciadores de ventilador axiales incluyen medios llenos con revestimiento de película, medios disipativos llenos y diseños sin medios. El E.I. El equipo de servicio de ingeniería de Williams puede ayudarlo a aplicar un silenciador de ventilador axial que se requiere para cumplir con varios requisitos de control de ruido.

Estos tipos de aplicaciones son para la entrada o la salida de los ventiladores axiales para el aire de retorno, el aire de escape y las instalaciones de escape de humo junto con las unidades de tratamiento de aire, las instalaciones de ventilación de túnel y el info@eiwilliams.com
