Silencieux centrifuges

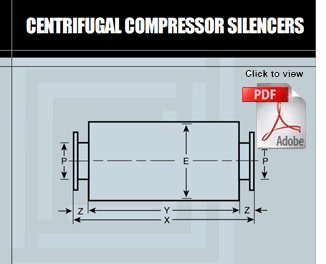

Centrifugal Silencers PDFLes compresseurs centrifuges sont bruyants et nécessitent un contrôle du bruit. Tout comme une pompe augmente la pression sur un liquide, un compresseur augmente la pression d'air ou de gaz. Le bruit du compresseur centrifuge est principalement produit par la turbulance en bout d'aube qui est fonction de la puissance en chevaux, de la vitesse, de la pression de refoulement, des vitesses de tuyauterie, du nombre d'étages de compression, du type et du nombre d'aubes, etc.

La rotation à grande vitesse des aubes ou des impulseurs génère un bruit qui consiste principalement en des tonalités discrètes interdispersées sur un spectre de fréquences à large bande de moindre intensité. L'amplitude maximale se produit à la fréquence de passage de la pale et à sa deuxième harmonique. Le bruit haute fréquence généré est dans la plage audible et nécessite un traitement pour obtenir un contrôle du bruit.

L'importance d'un dimensionnement approprié de la tuyauterie d'admission et de refoulement ne peut être surestimée. Un silencieux d'admission et de refoulement est normalement requis. Ces silencieux sont des silencieux de type absorbant qui sont essentiellement un atténuateur de perte de charge haute fréquence et basse pression. Cela dépend du matériau absorbant le son pour dissiper l'énergie acoustique et sont généralement des conceptions droites. Tous les silencieux doivent être couplés aussi près que possible du compresseur pour éviter un bruit rayonné excessif dans la conduite.

Sélection du silencieux

Les silencieux des compresseurs centrifuges sont normalement sélectionnés sur la base de la chute de pression maximale admissible au débit nominal et des critères de silencieux. Ces silencieux sont généralement dimensionnés pour une vitesse d'environ 5000 à 5500 FPM mais ne dépassant pas la vitesse de 7500 FPM pour éviter un bruit auto-généré excessif et la génération de bruit aérodynamique.

Lors du choix du silencieux du compresseur centrifuge, il faut s'assurer que la zone d'écoulement dans tout le silencieux est suffisante pour accueillir le flux d'air sans imposer de restriction excessive.

Le tableau suivant indique le débit d'air maximal recommandé en CFM pour la taille respective du silencieux conformément aux directives ci-dessus.

Sélectionnez le silencieux en fonction du débit d'air du tableau ci-dessus.

Tableau des silencieux basé sur le débit d'air

Reportez-vous aux formules données ici pour calculer la perte de charge pour la taille de silencieux sélectionnée. Vérifiez cette chute de pression par rapport à la chute de pression maximale admissible. Si la perte de charge est trop élevée, sélectionnez la taille supérieure suivante et recalculez.

La chute de pression

(Ces calculs supposent que l'air est le gaz qui s'écoule. Pour d'autres gaz, la densité et d'autres corrections peuvent être nécessaires. Contactez nos ingénieurs pour obtenir de l'aide)

Données requises:

Débit d'air (CFM réel) Température (° F) Pression (PSIG) Chute de pression maximale admissible (pouces d'eau)

Si cette chute de pression est supérieure à la chute de pression maximale autorisée, sélectionnez la taille supérieure suivante et recalculez.

Limites de température

Diverses options pour les matériaux d'absorption acoustique sont disponibles avec des limites de température allant de 325 ° F à 1000 ° F. Veuillez consulter nos ingénieurs pour vos applications spécifiques afin de sélectionner un matériau d'absorption adapté à vos besoins.

Note de pression

Les silencieux décrits ici sont conçus pour une pression de service maximale de 15 PSIG. Pour les applications où la pression dépasse 15 PSIG, les silencieux peuvent être conçus selon le code ASME, section 8, div. 1 pour la construction d'appareils sous pression. Les dimensions sont similaires aux modèles standard, mais le type de matériau et les épaisseurs sont sélectionnés pour répondre aux exigences du code. Consultez nos ingénieurs pour obtenir des informations sur les prix et la conception.

Courbes d'atténuation

La courbe d'atténuation du bruit montrant la perte d'insertion à chaque fréquence est présentée ici. Cela représente la perte d'insertion pour le bruit aérien dans des conditions moyennes. Le niveau de bruit silencieux résultant dépendra d'un certain nombre d'autres facteurs. Par conséquent, cette courbe doit être utilisée avec discrétion et peut être utilisée comme guide pour évaluer les niveaux de bruit après l'installation du silencieux. Nous nous spécialisons dans les conceptions personnalisées et fournissons également diverses orientations de buse pour répondre à vos besoins spécifiques.

Silencieux à ventilateur centrifuge

Silencieux à ventilateur centrifuge Un silencieux à ventilateur centrifuge doit être soigneusement assorti à une entrée de ventilateur ou à un profil d'air de sortie afin d'offrir le contrôle le plus efficace du bruit du ventilateur avec de faibles exigences de pression supplémentaires. Un silencieux de ventilateur centrifuge est disponible en acier doux, en acier aluminisé, en acier inoxydable, selon vos besoins. Les exigences suivantes pour être en mesure de bien convenir à l'application incluent les supports remplis de film, les supports dissipatifs remplis et les conceptions sans support. De nombreux accessoires sont également disponibles pour des éléments tels que le filtrage, les hottes anti-pluie, la mesure du débit et les types de raccordement à bride.

Les applications typiques de silencieux de ventilateur centrifuge sont situées sur les entrées et les sorties des ventilateurs centrifuges dans les domaines suivants: 1) air de process, 2) air d'échappement, 3) collecte de poussière et 4) systèmes d'air de ventilation.

Une grande variété et un certain nombre de ventilateurs et de soufflantes, tous utilisés dans un processus industriel et une application de ventilation, divers problèmes liés au bruit, impliquant la santé et la sécurité des travailleurs, ainsi qu'un environnement satisfaisant info@eiwilliams.com
