Un silencieux de ventilation ou un silencieux de soufflage est un dispositif utilisé pour réduire le bruit indésirable créé par le flux de gaz ou de vapeur dans un pipeline se déversant directement dans l'atmosphère. Ce bruit peut être généré en raison de l'écoulement à grande vitesse à travers la vanne et de la turbulence créée autour de tout obstacle dans la conduite qui restreint ou modifie soudainement la direction de l'écoulement comme une vanne ou un orifice.

Les silencieux de ventilation trouvent de larges applications dans les évents haute pression, les évents de vapeur, les sorties de soupapes de sécurité, les purges et les sorties de purge du système, etc. type, plus l'effet de la tuyauterie en aval. Chaque silencieux de ventilation est conçu pour atténuer le niveau sonore aux critères de niveau de pression acoustique requis à une distance donnée du silencieux. C'est la raison pour laquelle les silencieux de ventilation et de purge sont rarement une sélection de catalogue. Les détails donnés ici peuvent être considérés comme une ligne directrice. Contactez nos ingénieurs expérimentés pour vous recommander un silencieux le mieux adapté à votre application pour les installations verticales ou horizontales.

Dans tout système de ventilation / soufflage de vapeur ou de gaz, la principale libération d'énergie sonore se produit à la sortie de la cheminée ouverte. Le silencieux de soufflage est installé soit à l'intérieur de la cheminée, soit à la sortie de la cheminée pour intercepter ce bruit avant qu'il ne s'échappe dans l'environnement. Il existe deux principes fondamentaux de réduction du bruit utilisés dans la conception de silencieux passifs. Les composants dissipatifs (utilisant un matériau insonorisant) assurent une réduction du bruit équilibrée sur une large gamme de fréquences. Les composants réactifs, utilisant des réflexions résonantes dans les chambres et les passages accordés, fournissent une réduction de bruit de crête dans une bande de fréquences plus concentrée. Les silencieux de ventilation de la série SV associent à la fois une technologie dissipative et réactive dans une conception hautement efficace.

Données requises pour sélectionner le silencieux d'aération

Application (ventilation, purge, soulagement)
Composition du fluide (vapeur, gaz, air)
Poids moléculaire ou gravité spécifique
Conditions de process en amont de la vanne et des unités (lb / hr, SCFM, ACFM), température pression (P 1)
Pression atmosphérique (P a) et température (T 2) si elles sont connues.
Taille de la conduite entre la vanne et le silencieux
Taille de la conduite de la décharge du silencieux
Niveaux de bruit de bande d'octave non silencieux,
Atténuation requise (performances du silencieux)
Chute de pression admissible

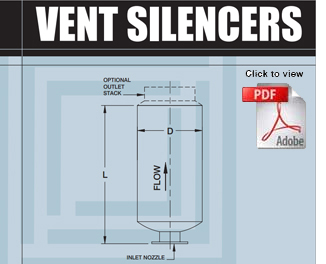

Dimensionnement d'un silencieux d'aération

Des exemples typiques de dimensionnement d'un silencieux de ventilation de la série SV sont présentés ici. Le diamètre d'un silencieux est fonction du débit du gaz qu'il peut passer en toute sécurité sans éroder le garnissage acoustique ni régénérer le bruit. La longueur du silencieux est fonction du degré de réduction du bruit à atteindre.

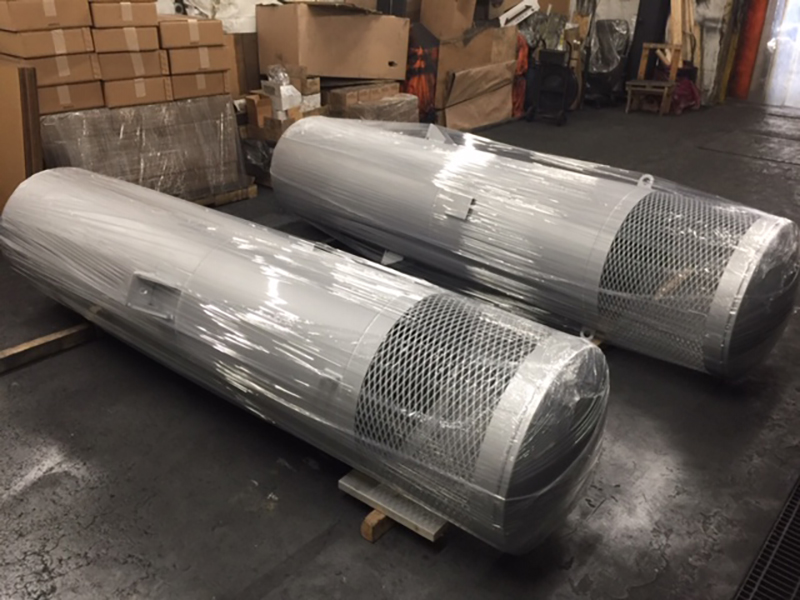

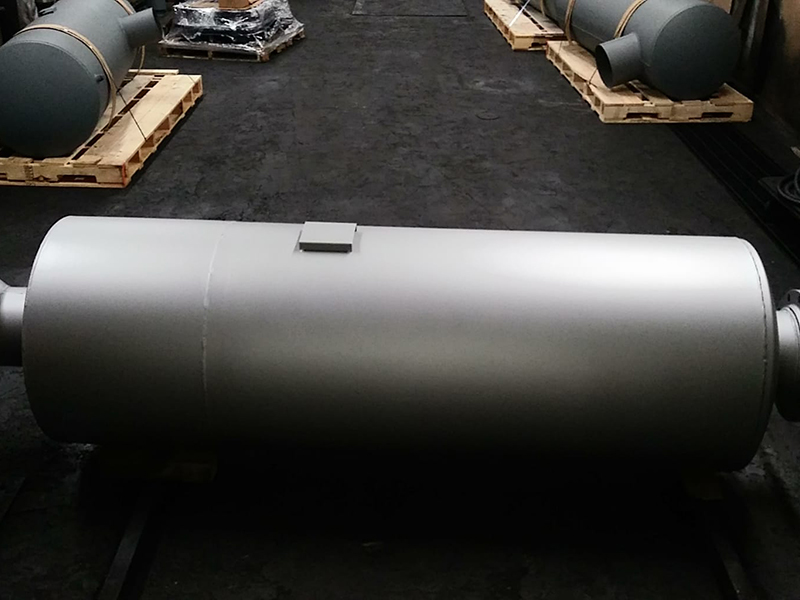

Silencieux de ventilation de la série Sv

Les silencieux de ventilation de la série SV sont recommandés pour réduire le bruit excessif causé par la décharge de gaz, de vapeur ou d'air à haute pression dans l'atmosphère. Les silencieux sont de type réactif / absorbant. Le gaz et le bruit pénètrent dans le silencieux par le diffuseur à un étage ou à plusieurs étages où il est autorisé à se dilater à travers de nombreux petits trous dans la chambre d'expansion. La conception du diffuseur et la taille de la chambre d'expansion fournissent une section réactive accordée. Le diffuseur fournit également un décalage de fréquence vers des fréquences plus élevées qui sont mieux atténuées par la section absorbante.

Le gaz passe ensuite à travers la section d'absorption qui se compose de multiples tubes d'écoulement perforés entourés d'un garnissage acoustique dense fournissant une large plage d'atténuation dans les plages de fréquences moyennes à élevées. La construction standard est un assemblage de coque en acier au carbone rigide entièrement soudé, un faisceau de tubes d'écoulement et une entrée / diffuseur avec un garnissage acoustique en fibre de verre dense à long brin adapté aux températures de service indiquées. La longueur des tubes d'écoulement et le nombre de faisceaux de tubes dépendent du degré de silence requis. L'épaisseur du silencieux comprend une surépaisseur de corrosion de 1/16 "et une finition avec un apprêt antirouille. Les caractéristiques optionnelles comprennent des entrées multiples, des matériaux ou finitions spéciaux, des supports de montage et des exigences de code.

Conception et installation:

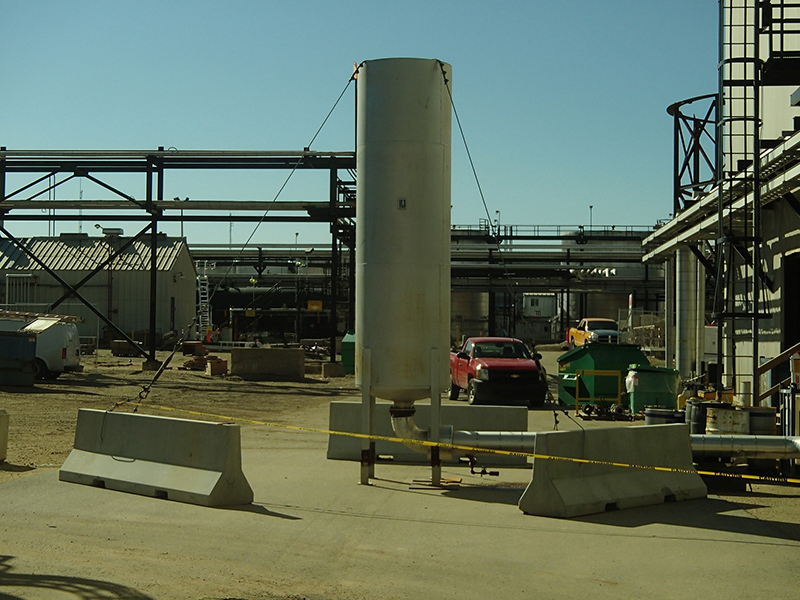

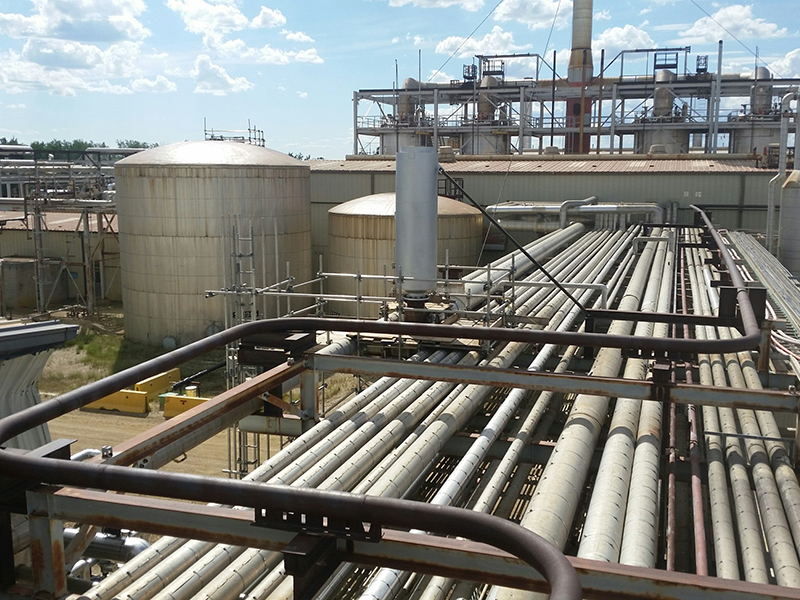

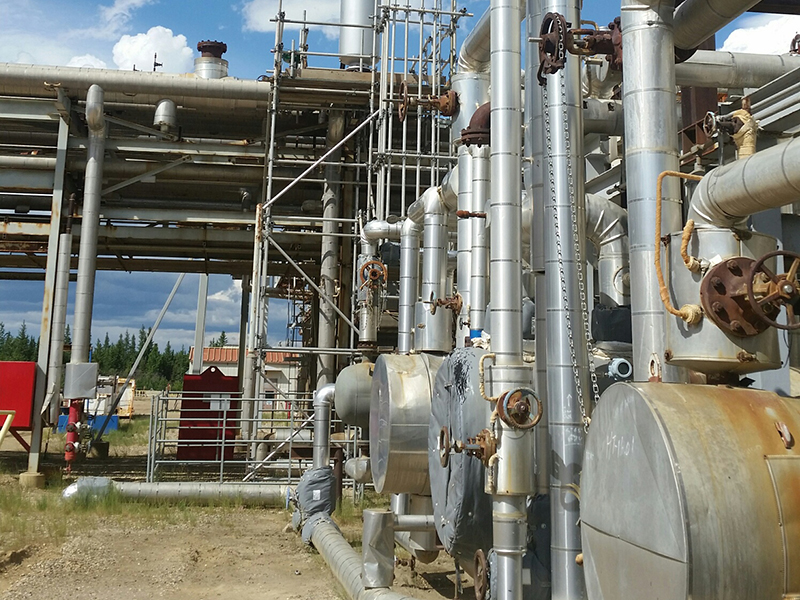

Dans un système de ventilation à gaz ou à vapeur standard, la libération d'énergie sonore se produit généralement au point de sortie de la cheminée ouverte. Par conséquent, le silencieux de ventilation doit être installé soit à la sortie de la cheminée, soit à l'intérieur de la cheminée pour intercepter et dissiper ce bruit avant qu'il ne puisse s'échapper dans l'environnement. Dans une conception de silencieux passif créée par EI Williams, nous travaillons sur deux principes importants de réduction du bruit: des composants dissipatifs qui fournissent une réduction équilibrée des impulsions et du bruit sur une large plage de fréquences, et des composants réactifs qui utilisent des réflexions résonantes dans les passages accordés et les chambres, offrant un maximum réduction du bruit dans un concentré info@eiwilliams.com
