Silenciadores centrífugos

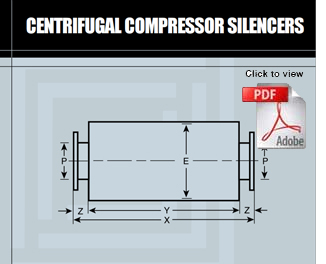

Centrifugal Silencers PDFOs compressores centrífugos são barulhentos e requerem controle de ruído. Assim como uma bomba aumenta a pressão de um líquido, um compressor aumenta a pressão do ar ou do gás. O ruído do compressor centrífugo é produzido principalmente pela turbulência da ponta da lâmina, que é uma função da potência, velocidade, pressão de descarga, velocidades da tubulação, número de estágios de compressão, tipo e número de lâminas, etc.

A rotação de alta velocidade de palhetas ou impulsores gera ruído que consiste principalmente em tons discretos interdispersos em um espectro de frequência de banda larga de menor intensidade. A amplitude máxima ocorre na frequência de passagem da lâmina e seu segundo harmônico. O ruído de alta frequência gerado está na faixa audível e requer tratamento para alcançar o controle de ruído.

A importância do dimensionamento adequado da tubulação de admissão e descarga não pode ser subestimada. Normalmente, é necessário silenciar tanto a entrada quanto a descarga. Esses silenciadores são silenciadores do tipo absorvente que são essencialmente um atenuador de queda de pressão de alta frequência e baixa. Depende de material de absorção de som para dissipar a energia acústica e geralmente são designs diretos. Todos os silenciadores devem ser acoplados o mais próximo possível do compressor para evitar ruído excessivo da tubulação irradiada.

Seleção Silenciadora

Os silenciadores de compressor centrífugo são normalmente selecionados com base na queda de pressão máxima permitida na vazão nominal e nos critérios de silenciamento. Esses silenciadores são geralmente dimensionados para velocidade de cerca de 5000 a 5500 FPM, mas não excedendo a velocidade de 7500 FPM para evitar ruído excessivo auto-gerado e geração de ruído aerodinâmico.

Ao selecionar o silenciador do compressor centrífugo, deve-se garantir que a área de fluxo em todo o silenciador seja suficiente para acomodar o fluxo de ar sem impor restrição excessiva.

A tabela a seguir indica o fluxo de ar máximo recomendado em CFM para o respectivo tamanho do silenciador de acordo com as diretrizes acima.

Selecione o silenciador com base no fluxo de ar da tabela acima.

Gráfico silenciador baseado no fluxo de ar

Consulte as fórmulas fornecidas aqui para calcular a queda de pressão para o tamanho do silenciador selecionado. Verifique esta queda de pressão em relação à queda de pressão máxima permitida. Se a queda de pressão for muito alta, selecione o próximo tamanho maior e recalcule.

Queda de pressão

(Esses cálculos consideram o ar como o gás de fluxo. Para outros gases, a densidade e outras correções podem ser necessárias. Entre em contato com nossos engenheiros para obter assistência)

Dados necessários:

Taxa de fluxo de ar (CFM real) Temperatura (° F) Pressão (PSIG) Queda de pressão máxima permitida (polegadas de água)

Se essa queda de pressão for maior que a queda de pressão máxima permitida, selecione o próximo tamanho maior e recalcule.

Limites de temperatura

Várias opções para materiais de absorção acústica estão disponíveis com limites de temperatura que variam de 325 ° F a 1000 ° F. Consulte nossos engenheiros para suas aplicações específicas para selecionar o material de absorção adequado para suas necessidades.

Classificação de pressão

Os silenciadores aqui descritos são projetados para uma pressão operacional máxima de 15 PSIG. Para aplicações onde a pressão excede 15 PSIG, os silenciadores podem ser projetados para o Código ASME, Seção 8, Div. 1 para construção de vaso de pressão. As dimensões são semelhantes aos modelos padrão, mas o tipo de material e as espessuras são selecionados para atender aos requisitos do código. Consulte nossos engenheiros para obter informações sobre preços e projetos.

Curvas de Atenuação

A curva de atenuação de ruído mostrando a perda de inserção em cada frequência é mostrada aqui. Isso representa a perda de inserção para ruído aéreo em condições médias. O nível de ruído silenciado resultante dependerá de vários outros fatores, portanto, esta curva deve ser usada com cautela e pode ser usada como uma diretriz para avaliar os níveis de ruído após a instalação do silenciador. Somos especializados em designs personalizados e também fornecemos várias orientações de bicos para atender às suas necessidades específicas.

Silenciadores de ventilador centrífugo

Silenciadores de Ventilador Centrífugo Os Silenciadores de Ventilador Centrífugo precisam ser cuidadosamente combinados com uma entrada de ventilador ou um perfil de ar de saída para oferecer o controle de ruído de ventilador mais eficaz com requisitos de baixa pressão adicional. Um silenciador de ventilador centrífugo vem em aço carbono, aço aluminizado e construção em aço inoxidável, dependendo de suas necessidades. Os próximos requisitos para se adequar perfeitamente à aplicação incluem mídia preenchida com película de filme, mídia dissipativa preenchida e designs sem mídia. Existem também muitos acessórios diferentes disponíveis para, por exemplo, filtragem, capas de chuva, medição de vazão e tipos de conexão de flange.

As aplicações típicas de silenciadores de ventiladores centrífugos estão localizadas nas entradas e saídas dos ventiladores centrífugos no seguinte: 1) ar de processo, 2) ar de exaustão, 3) coleta de poeira e 4) sistemas de ventilação.

Uma grande variedade e uma série de ventiladores e sopradores, todos usados ​​em um processo industrial e em uma aplicação de ventilação, vários problemas relacionados ao ruído, envolvendo a saúde e segurança do trabalhador, juntamente com a satisfação do ambiente. info@eiwilliams.com
