Silenciadores de ventilação

Um silenciador de ventilação ou um silenciador de sopro é um dispositivo usado para reduzir o ruído indesejado criado pelo fluxo de gás ou vapor em uma tubulação que descarrega diretamente na atmosfera. Esse ruído pode ser gerado devido ao fluxo de alta velocidade através da válvula e turbulência criada em torno de qualquer obstáculo na linha que repentinamente restringe ou altera a direção do fluxo, como válvula ou orifício.

Os silenciadores de ventilação encontram amplas aplicações em aberturas de alta pressão, aberturas de vapor, saídas de válvula de alívio de segurança, sistemas de purga e purga etc. tipo, mais o efeito da tubulação a jusante. Cada silenciador de ventilação é projetado para atenuar o nível de ruído de acordo com os critérios de nível de pressão sonora necessários a uma determinada distância do silenciador. Esta é a razão pela qual os silenciadores de ventilação e purga raramente são uma seleção de catálogo. Os detalhes fornecidos aqui podem ser considerados como uma diretriz. Contate nossos engenheiros experientes para recomendar um silenciador mais adequado para sua aplicação para instalações verticais ou horizontais.

Em qualquer sistema de ventilação / sopro de vapor ou gás, a liberação primária de energia de ruído ocorre na saída da chaminé aberta. O silenciador de sopro é instalado dentro da pilha ou na saída da pilha para interceptar esse ruído antes que ele escape para o ambiente. Existem dois princípios fundamentais de redução de ruído usados ​​no projeto de silenciador passivo. Componentes dissipativos (usando material de absorção de som) fornecem redução de ruído balanceada em uma ampla faixa de frequência. Componentes reativos, usando reflexões ressonantes dentro de câmaras e passagens sintonizadas, fornecem redução de ruído de pico em uma banda de frequência mais concentrada. Os silenciadores de ventilação da série SV combinam tecnologia dissipativa e reativa em um design altamente eficiente.

Dados necessários para selecionar o silenciador de ventilação

Aplicação (ventilação, purga, alívio)
Composição do fluido (vapor, gás, ar)
Peso molecular ou gravidade específica
Condições de processo a montante da válvula e unidades (lb / hr, SCFM, ACFM), Pressão de temperatura (P 1)
Pressão atmosférica (P a) e temperatura (T 2) se conhecidas.
Tamanho da linha entre a válvula e o silenciador
Tamanho da linha de descarga do silenciador
Níveis de ruído da banda de oitava não silenciada,
Atenuação necessária (desempenho do silenciador)
Queda de pressão permitida

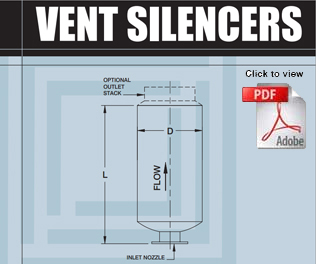

Dimensionamento de um silenciador de ventilação

Exemplos típicos de dimensionamento de um silenciador de ventilação da série SV são mostrados aqui. O diâmetro de um silenciador é uma função da taxa de fluxo do gás pelo qual ele pode passar com segurança sem corroer a embalagem acústica ou regenerar o ruído. O comprimento do silenciador é uma função do grau de redução de ruído a ser alcançado.

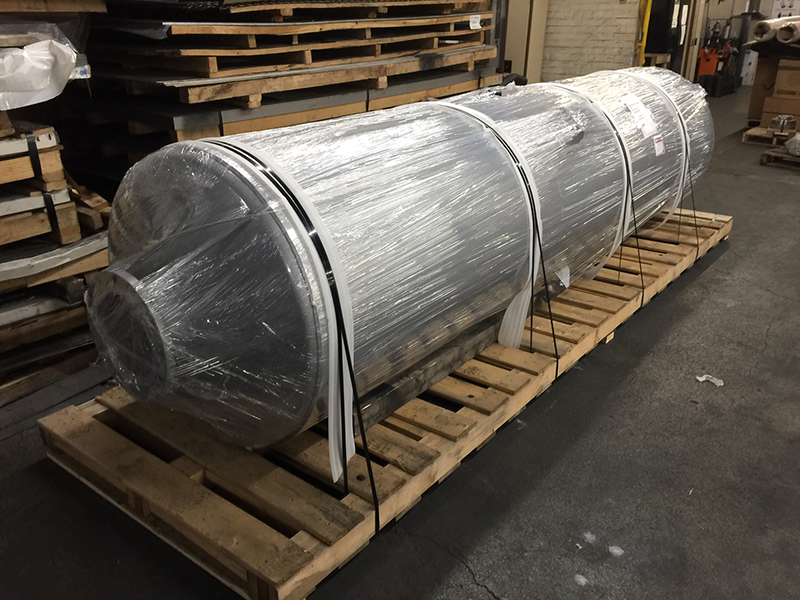

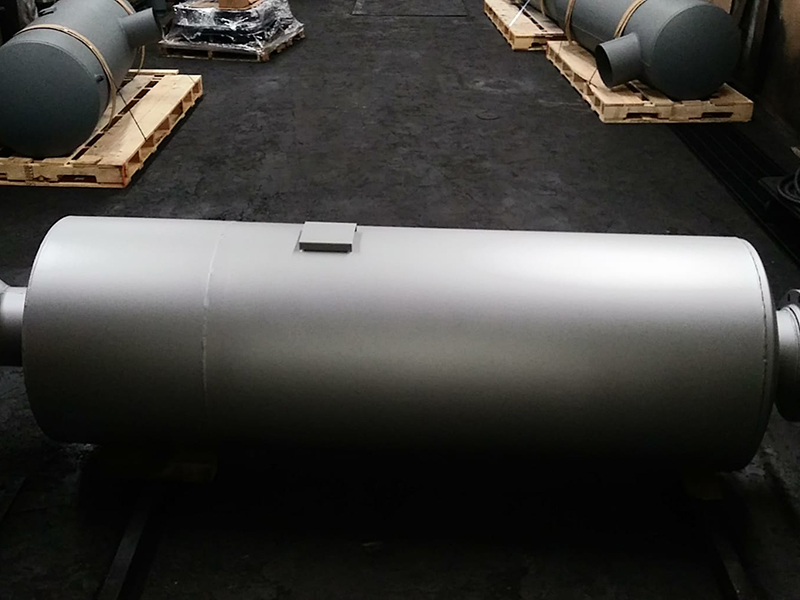

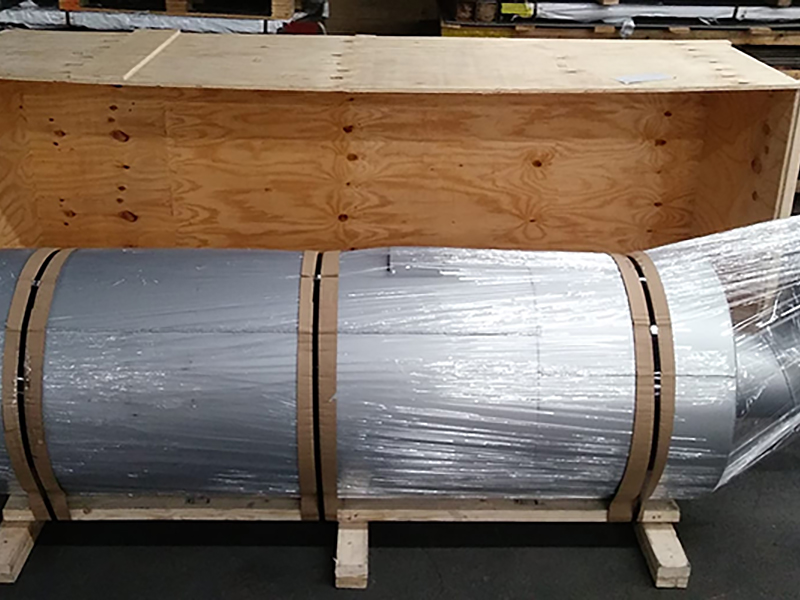

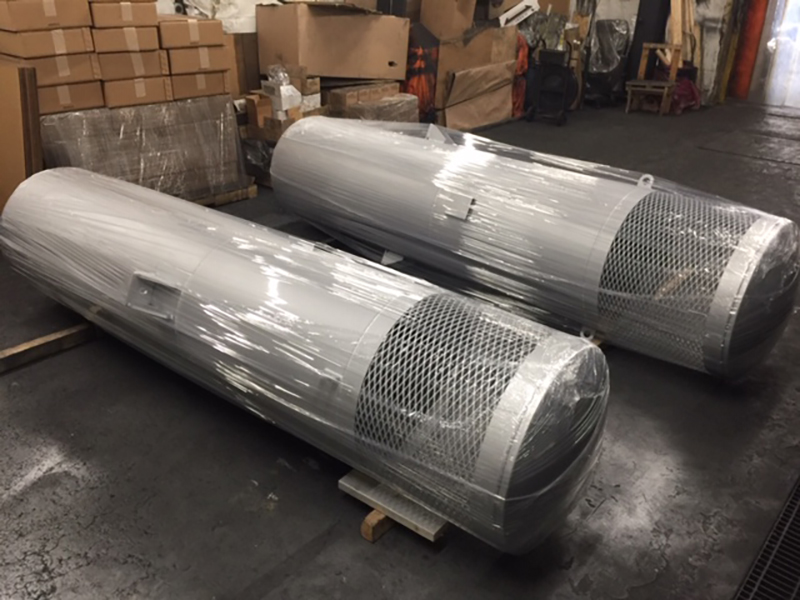

Silenciadores de ventilação da série Sv

Os silenciadores de ventilação da série SV são recomendados para reduzir o ruído excessivo causado pela descarga de gás, vapor ou ar de alta pressão na atmosfera. Os silenciadores são do tipo reativo / absorvente. O gás e o ruído entram no silenciador através do difusor de estágio único ou de múltiplos estágios, onde é permitido expandir através de muitos pequenos orifícios na câmara de expansão. O design do difusor e o tamanho da câmara de expansão fornecem uma seção reativa sintonizada. O difusor também fornece uma mudança de frequência para frequências mais altas que são melhor atenuadas pela seção de absorção.

O gás então passa através da seção de absorção, que consiste em vários tubos de fluxo perfurados cercados por densas embalagens acústicas que fornecem uma ampla faixa de atenuação nas faixas de frequência média a alta. A construção padrão é uma estrutura rígida totalmente soldada em aço carbono, feixe de tubos de fluxo e entrada / difusor com embalagem acústica de fibra de vidro densa e longa adequada para as temperaturas de serviço indicadas. O comprimento dos tubos de fluxo e o número de feixes de tubos dependem do grau de silenciamento necessário. A espessura do silenciador inclui 1/16 "de tolerância à corrosão e acabamento com primer inibidor de ferrugem. Os recursos opcionais incluem várias entradas, materiais ou acabamentos especiais, suportes de montagem e requisitos de código.

Projeto e instalação:

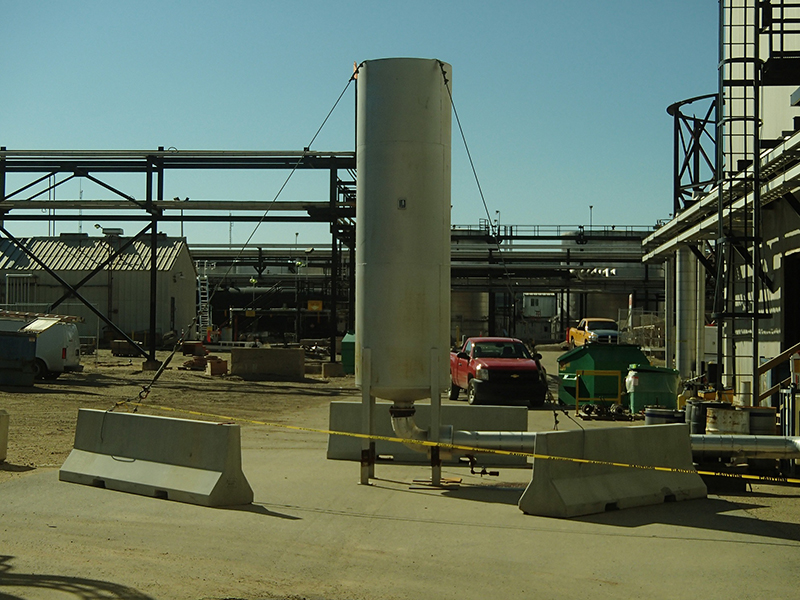

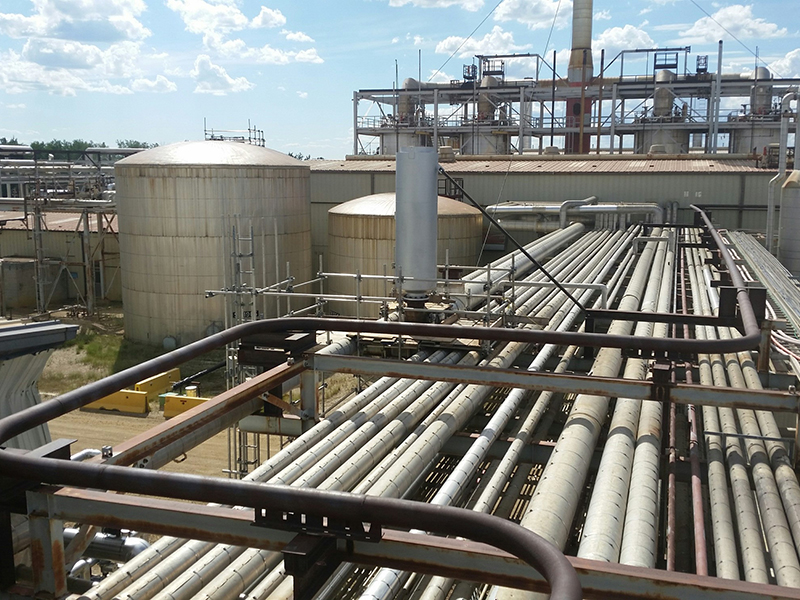

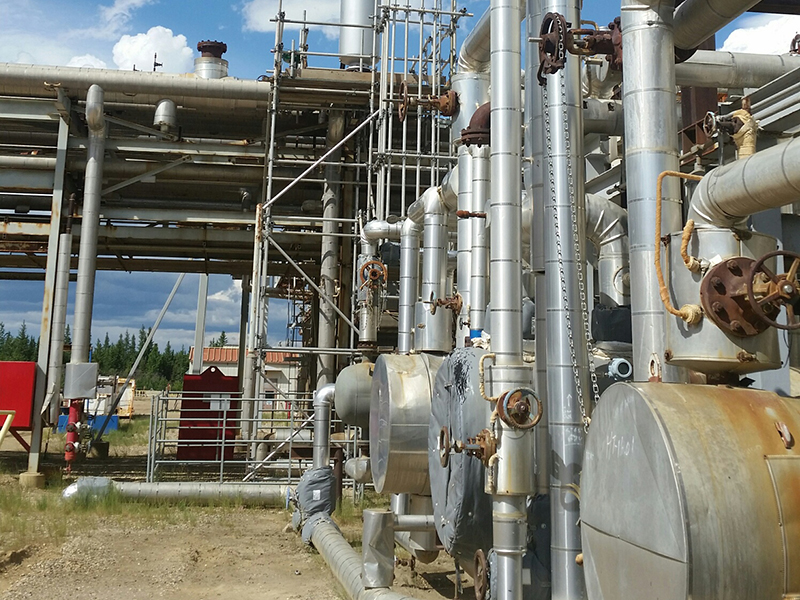

No sistema de ventilação de gás ou vapor padrão, a liberação de energia de ruído geralmente ocorre no ponto de saída da chaminé aberta. Portanto, o silenciador de ventilação deve ser instalado na saída da pilha ou dentro da pilha para interceptar e dissipar esse ruído antes que ele escape para o ambiente. Em um design de silenciador passivo criado por EI Williams, trabalhamos em dois princípios importantes de redução de ruído - componentes dissipativos que fornecem pulso balanceado e redução de ruído em uma ampla faixa de frequência e componentes reativos que usam reflexos ressonantes dentro das passagens sintonizadas e câmaras, fornecendo o máximo redução de ruído em uma concentração info@eiwilliams.com
