Silenciadores de combinação

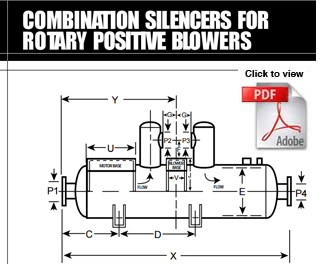

combination pdfOs Silenciadores de Combinação Série CC são projetados para rápida montagem de conjuntos de sopradores e fornecem silenciamento máximo na entrada e descarga do soprador para sopradores operando abaixo da velocidade de transição. Este é um projeto do tipo dois em um para sopradores com fluxo de ar horizontal no qual os silenciadores de admissão e descarga são combinados e projetados em um único silenciador junto com o soprador e a base do motor para formar uma parte integrante.

Este projeto facilita a instalação e reduz os custos gerais de trabalho e de montagem. O silenciador consiste em um arranjo de múltiplas câmaras e tubos que elimina adequadamente as pulsações destrutivas. A construção padrão é reforçada, todas as chapas e placas de aço carbono soldadas. A conexão do silenciador na entrada e descarga do soprador é de tubo simples, o que permite fácil deslizamento no encaixe do conector flexível. Projetos personalizados disponíveis para atender a requisitos específicos. As superfícies externas são revestidas com primer inibidor de ferrugem. Os recursos opcionais incluem flanges especiais, acoplamentos para instalação de válvula de alívio, tomadas para manômetro, material especial e pintura especial. Para seleção, dimensionamento e cálculos de queda de pressão, consulte nosso catálogo de referência.

Tabela de Silenciadores de Combinação

Padrão acessórios

até 3 1/2 ”tamanho - mamilos de rosca macho Tamanhos de 4 ”e 5” - opcional - niples de rosca macho ou flanges 6 ”e acima - 125 libras. Perfuração de flange ANSI Dimensões e pesos são aproximados e podem mudar ligeiramente com os modelos de produção Dimensão em polegadas Peso em libras. Tamanhos maiores estão disponíveis mediante pedido

Silenciadores de combinação do tipo de absorção de câmara série Ca

Os silenciadores combinados da série CA são projetados para rápida montagem de conjuntos de sopradores e fornecem silenciamento máximo na entrada e descarga do soprador para sopradores operando acima da velocidade de transição. Este é um projeto do tipo dois em um para sopradores com fluxo de ar horizontal em que os silenciadores de admissão e descarga são combinados e projetados em um único silenciador junto com o soprador e a base do motor para formar uma parte integrante. Este projeto facilita a instalação e reduz os custos gerais de trabalho e de montagem.

O silenciador consiste em um arranjo multicâmara e multitubo que incorpora um material de embalagem de absorção de alta frequência que trata efetivamente as pulsações destrutivas e o ruído excessivo de alta frequência, convertendo a energia do ruído em calor. A construção padrão é reforçada, todas as chapas e placas de aço carbono soldadas. A conexão do silenciador na entrada e descarga do soprador é de tubo simples, o que permite fácil deslizamento no encaixe do conector flexível. Projetos personalizados disponíveis para atender a requisitos específicos. As superfícies externas são revestidas com primer inibidor de ferrugem. Os recursos opcionais incluem flanges especiais, acoplamentos para instalação de válvula de alívio, tomadas para manômetro, material especial e pintura especial. Para seleção, dimensionamento e cálculos de queda de pressão, consulte nosso catálogo de referência.

Tabela de Silenciadores de Combinação Tabela de Silenciadores de Combinação

Somos especializados em designs personalizados e também fornecemos várias orientações de bicos para atender às suas necessidades específicas.
